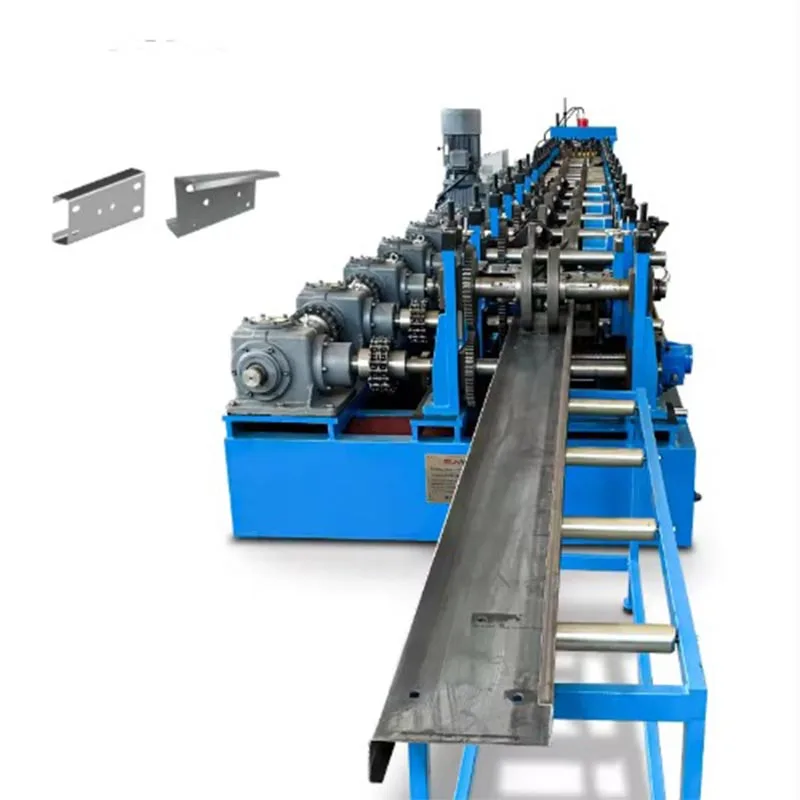

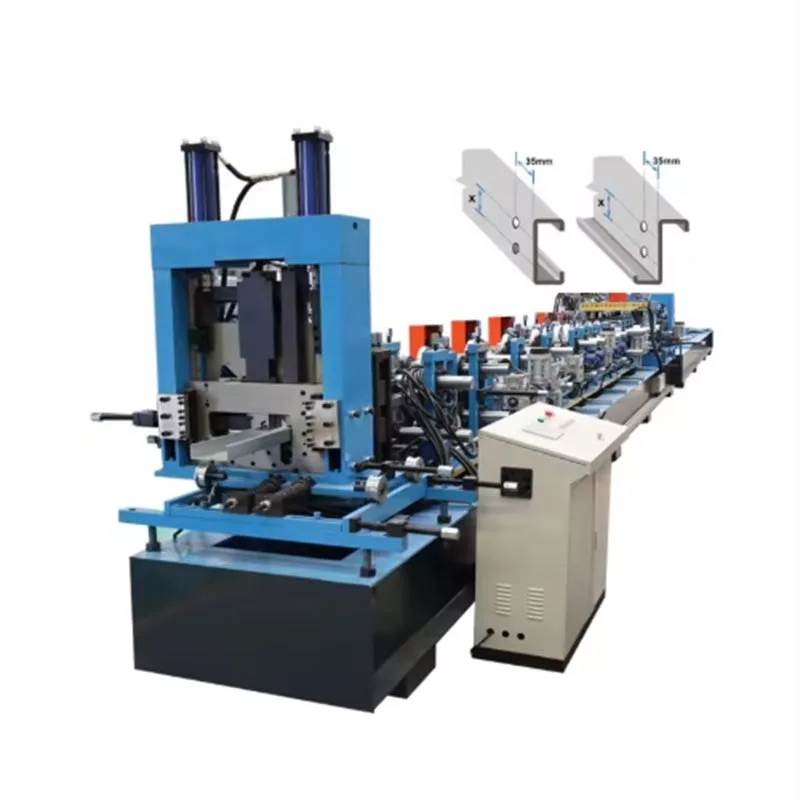

Cassette အမျိုးအစား Sigma Purlin Roll Forming စက်

Purlin ကိုသံမဏိတစ်ချောင်းမှဖွဲ့စည်းသည်။ အအေးမိနေပါတယ် တိကျတဲ့, ပိတ်ထားသောပုံသဏ် into ာန်သို့။ ဒီပုံသဏ် ology ာန်ကကက်ဆက်ဒါမှမဟုတ်ကျဉ်းမြောင်းတဲ့အဖွင့်ပါတဲ့ကက်ဆက်ဒါမှမဟုတ် box အပိုင်းတစ်ခုနဲ့တူတယ်။ ဒီဒီဇိုင်း ထူးခွားတဲ့ဖွဲ့စည်းတည်ဆောက်ပုံကိုခွန်အားနှင့်ဘက်စုံသုံးမှုကိုထောက်ပံ့ပေးသည်။ "SIGMA" အမည်မှာ Purlin ၏ပရိုဖိုင်းမှဖြစ်သည်။ ၎င်းသည်ဂရိအက်ခရာ Sigma (σ) နှင့်ဆင်တူသည်။ ဒီပရိုဖိုင်းကိုလူသိများသည် ၎င်း၏မြင့်မားသောဝန် - bearing စွမ်းရည်သည်။ ၎င်းသည်ကြံ့ခိုင်သောအဆောက်အအုံဘောင်များအတွက်ရွေးချယ်မှုဖြစ်သည်။

ဤကက်ဆက်အမျိုးအစား Sigma Purlin Roll Roll Inform သည်ဖွဲ့စည်းတည်ဆောက်မှုလုပ်ငန်းစဉ်တစ်ခုလုံးကိုအလိုအလျောက်ပြုလုပ်သည်။ ဒါဟာပြားချပ်ချပ်ကွိုင်တစ်ခုအသွင်ပြောင်း အချော, ခွန်အားကြီးသော Purlin သို့သံမဏိ။ အဆိုပါဖြစ်စဉ်သည်လျင်မြန်စွာ, တိကျသောနှင့်အကျိုးရှိသည်။ ဒါဟာခေတ်သစ်၏အုတ်မြစ်ဖြစ်ပါတယ် သတ္တုထုတ်လုပ်ရေးအလုပ်ရုံဆွေးနွေးပွဲ။

အဓိကအင်္ဂါရပ်များနှင့်စံသတ်မှတ်ချက်များ

အဆိုပါဖွဲ့စည်းပုံတင်းကျပ်ခြင်းနှင့်ကြံ့ခိုင်ဖြစ်ပါတယ်။ ၎င်းသည်ရေရှည်လည်ပတ်မှုဆိုင်ရာတိကျမှန်ကန်မှုကိုအာမခံသည်။

လှိမ့်ပုံများ:

ဤကက်ဆက်အမျိုးအစား Sigma Purlin Roll Rolling Machine တွင် 18 မှ 24 အထိရှိသည်။ နောက်ထပ်ဘူတာများနှင့်အတူ ဖွဲ့စည်းခြင်းဖြစ်စဉ်ကိုချောချောမွေ့မွေ့ဖြစ်လာသည်။ ၎င်းသည်ပိုမိုတိကျသောဖြစ်လာသည်။ ၎င်းသည်ပိုမိုတိကျမှုပိုမိုဖြစ်ပေါ်စေသည်။ ရလဒ်များ လျော့နည်းကျန်ရှိသောစိတ်ဖိစီးမှုနှင့်အတူပိုမိုမြင့်မားအရည်အသွေးထုတ်ကုန်။

ဘူတာတစ်ခုစီသည်ခိုင်မာသောအလွိုင်းသံမဏိလိပ်များတပ်ဆင်ထားသည်။ အဆိုပါလိပ်များတဖြည်းဖြည်းပုံသွင်းဖို့တဖြည်းဖြည်းဖန်တီးရန်တိကျစွာစက် သတ္တု။

"Cassette" Design တွင်မကြာခဏ pre-purching ယူနစ်ပါဝင်သည်။ ဒီယူနစ်ကမတိုင်မီပြားချပ်ချပ်သံမဏိချွတ်ထဲမှာတွင်းခတ် ဖွဲ့စည်းသည်။ ဤတွင်းများသည်ဆောက်လုပ်နေစဉ်အတွင်းသော့ခလောက်နှင့်ဝက်အူများအတွက်ဖြစ်သည်။

drive ကိုစနစ်:

အစွမ်းထက်သောမော်တာစက်ကိုမောင်း။ ဘုံပါဝါရွေးချယ်မှုများသည် 15HP, 20HP, သို့မဟုတ် 30hp ဖြစ်သည်။ ရွေးချယ်မှုပေါ်တွင်မူတည်သည် ပစ္စည်းအထူနှင့်ထုတ်လုပ်မှုမြန်နှုန်း။

ဂီယာပုံးတစ်ခုသည်စွမ်းအင်ကိုတစ်ပြိုင်တည်းဖွဲ့စည်းခြင်းအားဖြင့်အာဏာလွှဲပြောင်းပေးနိုင်သည်။ ၎င်းသည်ပြီးပြည့်စုံသောထပ်တူပြုခြင်းကိုသေချာစေသည်။

ထိန်းချုပ်မှုစနစ်:

ခေတ်သစ် PLC သည်စက်၏ ဦး နှောက်အဖြစ်ဆောင်ရွက်သည်။ ၎င်းသည်လွယ်ကူသော setup ကိုဖွင့်ပေးသည်။ ၎င်းသည်စစ်ဆင်ရေးကိုလည်းရိုးရှင်းစေသည်။

Hmi Touchscreen သည်အော်ပရေတာများကိုအဓိကလုပ်ဆောင်ချက်များကိုထိန်းချုပ်ရန်ခွင့်ပြုသည်။ ၎င်းတို့သည်ထုတ်လုပ်မှုအချက်အလက်များကိုထည့်သွင်းနိုင်သည်, အရှည်များကိုသတ်မှတ်နိုင်သည် အချိန်နှင့်တပြေးညီအဆင့်အတန်းကိုစောင့်ကြည့်ပါ။

Cassette အမျိုးအစား Sigma Purlin Roll Roll ဖွဲ့စည်းခြင်းစက်သည်ထိန်းချုပ်သောမြင့်မားသောတိကျသော encoder တပ်ဆင်ထားသည် ဖြတ်တောက်ခြင်း, Purlin တိုင်းတိကျကြောင်းအာမခံသည်။

ပစ္စည်းအသေးစိတ်ဖော်ပြချက်များ:

ပစ္စည်းအထူ: 1.5mm မှ 3.0mm မှ 3.5mm ။ မိုးသည်းထန်စွာ - တာဝန်မော်ဒယ်များ 4.0mm အထိကိုင်တွယ်နိုင်ပါတယ်။

ပစ္စည်းအကျယ် - 0 င်ရောက်လာသည့်ကွိုင်အကျယ်သည် 200 မီလီမီတာနှင့် 300 မီလီမီတာကြားတွင်ဖြစ်သည်။ ၎င်းသည်နောက်ဆုံးအရွယ်အစားပေါ်မူတည်သည် sigma purlin ။

အလျှော့ပေးလိုက်လျောခြင်း - 550 MPA အထိသတ်မှတ်သည်။

ထုတ်လုပ်မှုစွမ်းဆောင်ရည်:

ထုတ်လုပ်မှုမြန်နှုန်း: operating speed: 15 - 25 မီတာ / min ။

ညှိနှိုင်းမှုအခြေခံ - ပရိုဖိုင်းရှုပ်ထွေးမှုနှင့်ပစ္စည်းအထူ။

ဖြတ်တောက်ခြင်းအရှည် - ဖြတ်တောက်ခြင်းအရှည်ကိုလိုအပ်သလိုသတ်မှတ်နိုင်သည်။ စံနိမ့်ဆုံးအရှည်သည် 1.5 မီတာခန့်ရှိသည်။ အများဆုံး အရှည်လုံးဝနီးပါးအကန့်အသတ်ရှိသည်။

အရန်ပစ္စည်းကိရိယာများ:

ခြိမ်းခြောက်မှု - သံမဏိကွိုင်ကိုကိုင်ထားသည့်မဖြစ်မနေလိုအပ်သောအစိတ်အပိုင်းတစ်ခု။ ၎င်းသည်ပစ္စည်းများကို Rolling Machine သို့ထည့်သွင်းပေးသည် ချောချောမွေ့မကတည်း။

In-feed လမ်းညွှန်ဇယား - ဤသည်မှာစပိန်ကိုပထမဆုံးဖွဲ့စည်းထားသောဘူတာသို့တိတိကျကျလမ်းညွှန်သည်။

Post-cut conceivor: ဤစနစ်သည် purlins များကိုဖြတ်တောက်ခြင်းမှသူတို့ကိုဖြတ်တောက်ခြင်းဖြင့်ခြစ်ရာများမှကာကွယ်ပေးသည်။ ဒါ သပ်သပ်ရပ်ရပ် stacking ကိုဖွင့်။

ဒီထုတ်ကုန်ရဲ့ features တွေကဘာတွေလဲ။

ဤကက်ဆက်အမျိုးအစား Sigma Purlin Roll Roll Intaring Machine သည်ရိုးရာနည်းလမ်းများထက်ပိုမိုထိရောက်စေသည်။ ဒါကြောင့်လည်း outperforms အခြား Purlin profiles ။

သာလွန်ကောင်းမွန်သောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာခွန်အား -

Cassette အမျိုးအစားဒီဇိုင်းသည်တံခါးပိတ်အပိုင်းကိုဖန်တီးပေးသည်။ ၎င်းသည်၎င်းကို inertia ၏ပိုမိုမြင့်မားသောအချိန်ကိုပေးသည်။ ဒါဟာပံ့ပိုးနိုင်ပါတယ် ပိုရှည်သောဝန်များသည် C သို့မဟုတ် Z Purlins နှင့်နှိုင်းယှဉ်လျှင်ပိုမိုရှည်သော 0 န်ဆောင်မှုများ။

ဤစွမ်းအားသည်ခေါင်မိုးအထောက်အပံ့များအကြားပိုမိုကျယ်ပြန့်သောအကွာအဝေးကိုခွင့်ပြုသည်။ ၎င်းသည်ပစ္စည်းစုဆောင်းမှုနှင့်သန့်ရှင်းရေးကို ဦး တည်သည် ဗိသုကာအသွင်အပြင်။

အလွန်ကောင်းမွန်သောထုတ်လုပ်မှုကိုစွမ်းဆောင်ရည် -

Cassette အမျိုးအစား Sigma Purlin Roll Roll Intoining သည်အဆက်မပြတ်လည်ပတ်သည်။ ဒါဟာတစ်ခုတည်းအတွက်အချော purlins ထုတ်လုပ်သည် ဖြတ်သန်း။ ဤသည်မျိုးစုံကိုင်တွယ်ခြေလှမ်းများဖယ်ရှားပေးသည်။

ထုတ်လုပ်မှုနှုန်းမြင့်မားခြင်းသည်ကြီးမားသောအမှာစာများကိုမြန်မြန်ဆန်ဆန်ပြီးစီးနိုင်သည်။ ၎င်းသည်အလုပ်ရုံဆွေးနွေးပွဲ output ကိုသိသိသာသာမြှင့်တင်ပေးသည်။

တိပလာနှင့်ရှေ့နောက်ညီညွတ်မှု -

ထုတ်လုပ်တိုင်း Purlin သည်တူညီသည်။ လိပ်ဖွဲ့စည်းခြင်းလုပ်ငန်းစဉ်သည်ပထမ ဦး ဆုံးထံမှပြီးပြည့်စုံသောရှုထောင့်ကိုတိကျမှန်ကန်မှုကိုသေချာစေသည် နောက်ဆုံးမှမီတာ။

ဒီတသမတ်တည်းဆောက်လုပ်ရေးလုပ်ငန်းစဉ်တစ်ခုလုံးကိုရိုးရှင်းအောင်လုပ်ပေးသည်။ ဆောက်လုပ်ရေးတိုင်းသည် fit လိမ့်မည်ဟုယုံကြည်စိတ်ချနိုင်သည် အပြည့်အဝ။

ပစ္စည်းစုဆောင်းမှုနှင့်ကုန်ကျစရိတ် - ထိရောက်မှု:

စက်သည်သံမဏိကွိုင်ကိုအသုံးပြုသည်။ ၎င်းသည် 0 ယ်ယူခြင်းထက် ပို. ကုန်ကျစရိတ်သက်သာသည် Pre- ဖွဲ့စည်းခဲ့ကဏ်။

Sigma Purlin သည်စီမံကိန်းကုန်ကျစရိတ်ကိုလျှော့ချသည်။ ၎င်း၏မြင့်မားသောခွန်အား -to- အလေးချိန်အချိုးအစားသည်သံမဏိကိုနည်းလမ်းနည်းသည် တူညီတဲ့တည်ဆောက်ပုံဆိုင်ရာအလုပ်။

လုပ်ငန်းလည်ပတ်မှုပြောင်းလွယ်ပြင်လွယ်:

အမြန်လိပ်အပြောင်းအလဲတစ်ခုဖြင့်အချို့သောစက်များသည်ကွဲပြားခြားနားသော Purlin အရွယ်အစားများကိုထုတ်လုပ်နိုင်သည်။ ဤသည်တစ်ခုတည်းထုတ်လုပ်မှုလိုင်းခွင့်ပြုပါတယ် စီမံကိန်းမျိုးစုံကိုအမှုတော်ကိုထမ်းရွက်။

PLC သည်ရာနှင့်ချီသောထုတ်ကုန်ချက်ပြုတ်နည်းများကိုသိုလှောင်နိုင်သည်။ အလုပ်များအကြားပြောင်းခြင်းသည်မြန်ဆန်လွယ်ကူသည်။

pre-punching ပေါင်းစည်း:

၎င်းသည်ထိရောက်မှုနှင့်တိကျမှုတွင်အဓိကအားသာချက်ကိုပေးသည်။ Purlin ကိုမဖွဲ့စည်းမီတွင်းများကိုလက်သီးဖြင့်ထိုးနှက်နေသည်။ ဤ Pre-Prunching သည်နှေးကွေးသော,

ဤအင်္ဂါရပ်သည်ဆောက်လုပ်ရေးလုပ်ငန်းခွင်တွင်အချိန်နှင့်လုပ်အားခပမာဏကိုသက်သာစေသည်။

အသုံးပြုမှုနှင့်လွယ်ကူခြင်း။

ခေတ်သစ်စက်များသည်ပြည့်စုံသောဘေးကင်းလုံခြုံမှုအင်္ဂါရပ်များရှိသည်။ ၎င်းတို့တွင်အရေးပေါ်မှတ်တိုင်ခလုတ်များ, ဘေးကင်းရေးအစောင့်များနှင့်အမှားများပါဝင်သည် ထောက်လှမ်းစနစ်များ။

အလိုအလျောက်ထိန်းချုပ်မှုစနစ်သည်အနည်းဆုံးအော်ပရေတာ 0 င်ရောက်စွက်ဖက်မှုလိုအပ်သည်။ ဒါဟာလူ့အမှား၏အခွင့်အလမ်းလျော့ကျစေသည်။

အဓိကအပလီကေးရှင်းများနှင့်အသုံးပြုမှုကိစ္စများ

ဤ Cassette အမျိုးအစား Sigma Purlin Roll Intoing Machine မှထုတ်လုပ်သော Purlins များသည်စွယ်စုံဖြစ်သည်။ သူတို့ကျယ်ပြန့်အတွက်အသုံးပြုကြသည် ဆောက်လုပ်ရေးစီမံကိန်းများ။

စက်မှုနှင့်ကူးသန်းရောင်းဝယ်ရေးအဆောက်အအုံများ:

ဒါကအသုံးအများဆုံး application ပါ။ Sigma Purlins သည်ဂိုဒေါင်များအတွက်အဓိကခေါင်မိုးနှင့်နံရံအထောက်အပံ့အဆောက်အအုံများကိုဖွဲ့စည်းသည်။ စက်ရုံများနှင့်ကြီးမားသောလက်လီစတိုးဆိုင်များ။

သူတို့၏မြင့်မားသောဝန်စွမ်းရည်သည်မိုးသည်းထန်စွာခေါင်မိုးများနှင့် insulator ကိုထောက်ပံ့ရန်အတွက်အကောင်းဆုံးဖြစ်သည်။

ကြီးမားသောအဆောက်အအုံများ:

၎င်းတို့သည်ကြီးမားသော, အားကစားခန်းမများနှင့်ပြပွဲစင်တာများကဲ့သို့ကြီးမားသောပွင့်လင်းသောအဆောက်အအုံများအတွက်အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။

စိုက်ပျိုးရေးအဆောက်အအုံများ:

စပါးကျီကဲ့သို့သောလယ်ယာအဆောက်အအုံများနှင့် Sigma Purlins ၏ကြံ့ခိုင်သောသဘောသဘာဝမှအကျိုးရှိသည်။ သူတို့သည်လေးလံသောဝန်များကိုခံနိုင်ရည်ရှိသည် စပါးသို့မဟုတ်ပစ္စည်းကိရိယာများသိုလှောင်ထား။

Mezzanine ကြမ်းပြင်:

Sigma Purlins များသည်ဂိုဒေါင်များနှင့်စက်မှုလုပ်ငန်းယူနစ်များတွင် Mazzanine floors များကိုတည်ဆောက်ရန်အသုံးပြုသည်။ သူတို့ကအားကောင်းတဲ့ပေးတယ် တည်ငြိမ်သောဖွဲ့စည်းပုံ။ ၎င်းသည်အပိုသိုလှောင်မှုသို့မဟုတ်ရုံးခန်းနေရာဖန်တီးပေးသည်။

ဆိုလာပြားများအတွက်အထောက်အကူပြုအဆောက်အ ဦ များ -

ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် Boom သည် Sigma Purlins အပေါ်မှီခိုသည်။ ၎င်းတို့သည်ကြီးမားသောနေရောင်ခြည်စွမ်းအင်သုံးလယ်ယာမြေများအတွက်မရှိမဖြစ်လိုအပ်သောကျောရိုးများနှင့် ခေါင်မိုးပေါ်တပ်ဆင်ခြင်း။

အလှည့်ဖွဲ့စည်းခြင်းလုပ်ငန်းစဉ် - တစ်ဆင့်ချင်းတစ်ဆင့်ချင်းလမ်းညွှန်

ကွိုင်မှအပြီးသတ် Purlin မှအသွင်ပြောင်းမှုသည်စဉ်ဆက်မပြတ်, အလိုအလျောက်အစီအစဉ်ဖြစ်သည်။

အဆင့် 1: ကွိုင်ကိုတင်

အဆိုပါဖြစ်စဉ်ကိုစနစ်တကျရှိသံမဏိကွိုင်နှင့်အတူစတင်သည်။ ကွိုင်၏အလေးချိန်ပေါ် မူတည်. ရိုးရှင်းသော mandrel သို့မဟုတ် a မော်တော်ယူနစ်ကိုအသုံးပြုသည်။

အဆင့် 2 - ဖြောင့်ခြင်းနှင့်ကျွေးမွေးခြင်း

ပြီးပြည့်စုံသောပြားချပ်ချပ်သေချာစေရန်, strip သည် leveling device ကိုဖြတ်သန်းသွားသည်။ ဒီခြေလှမ်းကနေခါးဆစ်သို့မဟုတ်ကွေးဖယ်ရှားပေးသည် အဆိုပါ ckilter ဖြစ်စဉ်ကို။

အဆင့် 3: Pre-Purching (optional)

ထို့နောက်ထိုးဖောက်သည့်ယူနစ်သည်တိကျစွာ programmed interval များ၌တွင်းများကိုဖန်တီးသည်။ အဆိုပါအကွာအဝေး plc ကထိန်းချုပ်ထားသည်။ ဤ ဤအင်္ဂါရပ်များကိုထည့်ရန်အထိရောက်ဆုံးအဆင့်ဖြစ်သည်။

အဆင့် 4: Roll ဖွဲ့စည်းခြင်းလုပ်ငန်းစဉ်

ပြားချပ်ချပ်, လာကြတယ်ချွတ်ချွတ်ယခုလိပ်ဟောင်းထဲသို့ဝင်။ ပုံဖော်ခြင်းလုပ်ငန်းစဉ်သည်ပထမဘူတာတွင်စတင်သည်။

စက်သည်စက်ကိုဖြတ်သန်းသွားသောအခါတဖြည်းဖြည်းပုံစံသို့အသွင်ပြောင်းလာသည်။ တစ်ခုချင်းစီကိုဘူတာရုံတစ်ခုစီတိကျသောလုပ်ဆောင်သည် ကွေး။

ပြီးပြည့်စုံသော,

အဆင့် 5 - အရှည်သို့ဖြတ်တောက်ခြင်း

Purlin ကိုအပြည့်အဝဖွဲ့စည်းသည်နှင့်တပြိုင်နက်၎င်းကိုဆက်လက်ရှေ့ဆက်သွားနေသည်။ encoder သည်လွန်ခဲ့သည့်အတိုင်းအတာကိုခြေရာခံသည်။

ကြိုတင်သတ်မှတ်ထားသောအရှည်ရောက်ရှိသောအခါ PLC သည် signal ကိုပေးပို့သည်။ တစ် ဦး ကဟိုက်ဒရောလစ်ပျံသန်းမှု cut-off system activates ။

ဖြတ်တောက်ခြင်းယူနစ်သည် Purlin ကဲ့သို့တူညီသောအမြန်နှုန်းဖြင့်ရွေ့လျားနေသည်။ ၎င်းသည်စင်ကြယ်သော, ထုတ်လုပ်မှုလိုင်း။ ထို့နောက်ရှုးပြီးနောက်၎င်း၏အစအနေအထားသို့ပြန်သွားသည်။

အဆင့် 6: output နှင့် stacking

ဖြတ်တောက်ခြင်းကို purlin ကို output cliedor သို့ဆေးရုံကဆင်းသည်။

တစ်ချိန်ကအလိုအလျောက် stacker သို့မဟုတ်အလုပ်သမားများမှကောက်ယူပြီးသည့်အခါအချော purlins များကိုစုစည်းပြီးတင်ပို့ရန်ပြင်ဆင်ထားသည်။

ဤ Cassette အမျိုးအစား Sigma Purlin Roll Roll Intoing Modern သည်ခေတ်သစ်ဗိသုကာလက်ရာများကိုကျောရိုးအဖြစ်သတ်မှတ်သည်။ ထိုအရာ ရှုပ်ထွေးသောဒစ်ဂျစ်တယ်နှလုံးသားနှင့်အတူမတူနိုင်သည့်စက်မှုအင်ဂျင်နီယာကိုပေါင်းစပ်ထားသည်။ အစွမ်းသတ္တိ, တိကျမှုနှင့်ကုန်ကျစရိတ် - ထိရောက်မှုသုံးခု - အရေးပါသောအကျိုးကျေးဇူးသုံးခုကိုပေးသည်။ ဒါကဒီနေ့အတွက်အကောင်းဆုံးဖြစ်စေသည် အဆင့်မြင့်စက်မှုစီမံကိန်းများ။ လေတိုက်ခြင်းကဲ့သို့သောကြိုတင်ထုတ်လုပ်ခြင်းအဆင့်များပါ 0 င်ရန်၎င်း၏စွမ်းရည် သိသိသာသာဆောက်လုပ်ရေးအချိန်ဇယားကိုအရှိန်မြှင့်။

ဤရင်းနှီးမြှုပ်နှံမှုသည်ကုမ္ပဏီ၏အနာဂတ်ကိုသတ်မှတ်ပေးသောမဟာဗျူဟာမြောက်ဆုံးဖြတ်ချက်ဖြစ်သည်။ ၎င်းသည်အသံအတိုးအကျယ်၏အဓိကစွမ်းရည်များကိုတည်ဆောက်သည်။ အရည်အသွေးနှင့်ယှဉ်ပြိုင်မှု။ ဒါဟာသံသယမရှိဘဲ, ရှေ့ဆက်စဉ်းစားတွေးခေါ်ကူးတပ်များအတွက် formation အုတ်မြစ်အဖြစ်ပေါ်ဖြစ်ပါတယ်။
